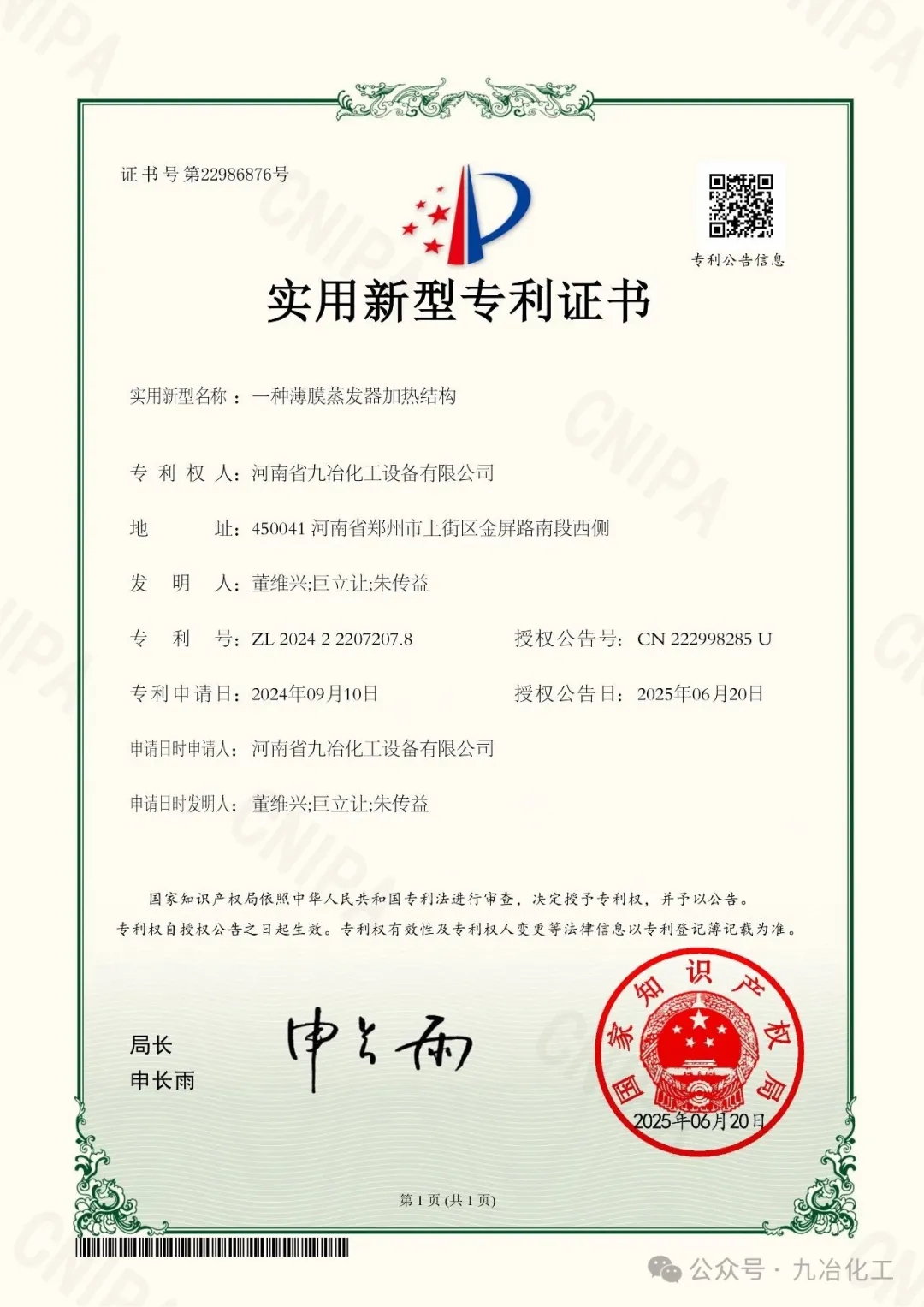

在化工生產的復雜版圖中，蒸發器作為關鍵設備，其性能的優劣直接關乎生產效率與產品質量。今日，九冶化工傳來振奮人心的消息 —— 其自主研發的 “一種薄膜蒸發器” 成功獲得專利審批，為行業發展注入了新的活力。

傳統困境：蒸發段清洗難題制約效率提升

刮板薄膜蒸發器，憑借獨特的結構設計，在化工蒸發領域長期占據重要地位。原料液在重力與刮板的協同作用下，于殼體內壁形成下旋薄膜，完成蒸發過程。然而，在實際生產中，這一傳統設備暴露出了不容忽視的問題。當原料液蒸發濃縮完成后，蒸發段內壁極易出現結晶雜質。由于蒸發段為一體式結構，清洗工作極為不便。這些殘留的結晶雜質不僅影響設備的熱傳導效率，還可能導致后續蒸發過程中出現物料堵塞、蒸發不均勻等問題，嚴重制約了生產效率與產品質量的進一步提升。

創新破局：九冶化工專利技術閃亮登場

面對傳統刮板薄膜蒸發器的清洗難題，九冶化工的研發團隊深入鉆研，經過無數次的試驗與優化，成功推出了具有革命性的 “一種薄膜蒸發器”。

該薄膜蒸發器在結構設計上獨具匠心。它由上下分布的薄膜蒸發器罐蓋和收集管構成，兩者之間通過兩個連接板穩固連接。在連接板的外圈，巧妙地設置了創新的蒸發段結構。薄膜蒸發器罐蓋頂部，兩根支撐桿挺拔而立，支撐座穩穩地安裝在支撐桿頂部，驅動電機則固定在支撐座上。驅動電機的輸出端連接著驅動軸，多組刮板均勻分布在驅動軸上，為高效蒸發提供強勁動力。

蒸發段結構：便捷裝卸，清潔無憂

蒸發段結構是這項專利技術的核心亮點。它由左右對稱分布的第一蒸發段外殼和第二蒸發段外殼組成。在這兩個外殼相互接觸的外壁，安裝有第一密封墊，確保連接處的密封性；而與薄膜蒸發器罐蓋和收集管接觸的外壁，則安裝有第二密封墊，進一步提升整體的密封性能。在外殼內部，弧形的電加熱絲整齊排列在空腔中，為蒸發過程提供穩定的熱量。值得一提的是，在第一蒸發段外殼和第二蒸發段外殼相互遠離的側壁上，均固定安裝有把手，方便操作人員進行裝卸操作。

不僅如此，為了進一步確保蒸發段結構的穩固性，在第一蒸發段外殼和第二蒸發段外殼的正面及背面?zhèn)缺�，分別固定安裝有第一固定塊和第二固定塊。通過將對拉螺桿設置在第一固定塊和第二固定塊之間，并在對拉螺桿的兩端螺紋連接鎖緊螺母，能夠?qū)崿F(xiàn)對蒸發段結構的牢固固定。這種設計使得蒸發段的裝卸變得輕松便捷，為后期設備的清洗維護工作帶來了極大的便利。

刮板系統：高效協作，提升蒸發效能

刮板系統同樣經過精心設計。多組刮板上下分布，每組刮板相互靠近的一端固定安裝有套環，套環緊密地固定在驅動軸上。驅動軸與薄膜蒸發器罐蓋和支撐座轉動連接，確保運行的穩定性。在驅動軸的底端，轉動套設有支撐板，支撐板的兩端與收集管固定連接，為驅動軸提供了可靠的支撐。這種設計使得刮板在驅動軸的帶動下，能夠高效地將原料液均勻地分布在蒸發段內壁，形成理想的薄膜，極大地提升了蒸發效率。

配套設施：完善功能，保障生產流暢

收集管底部固定安裝的下料管，為完成蒸發后的物料提供了順暢的排出通道，而下料管上安裝的閥門，則可以精確控制物料的排出量。薄膜蒸發器罐蓋兩側外壁分別固定安裝的進料管和蒸汽回收管，進一步完善了設備的功能。進料管確保原料液能夠準確、及時地進入蒸發器，而蒸汽回收管則將蒸發過程中產生的二次蒸汽進行回收利用，提高了能源的利用率。蒸汽回收管遠離薄膜蒸發器罐蓋的一端固定安裝的連接法蘭，方便與其他設備進行連接，實現整個生產系統的無縫對接。

卓越優勢：革新帶來的顯著效益

與傳統的刮板薄膜蒸發器相比，九冶化工的 “一種薄膜蒸發器” 具有諸多顯著優勢。通過創新設計的蒸發段結構，操作人員可以輕松地將第一蒸發段外殼和第二蒸發段外殼相互貼合放置在薄膜蒸發器罐蓋和收集管之間，并通過對拉螺桿和鎖緊螺母進行固定。這種便捷的裝卸方式，使得在原料液蒸發濃縮完成后，能夠迅速對蒸發段內壁的結晶雜質進行清理。這不僅有效提高了設備的清洗效率，還避免了因殘留雜質而導致的蒸發效率下降問題，為后續的生產過程提供了可靠的保障，顯著提升了整體生產效率。

展望未來：創新引領，九冶化工再啟征程

此次 “一種薄膜蒸發器” 專利的成功獲批，是九冶化工在技術創新道路上的又一重要里程碑。一直以來，九冶化工始終秉持著創新驅動發展的理念，深耕化工設備研發領域，不斷加大技術研發投入，匯聚行業頂尖人才，組建了一支實力雄厚的研發團隊。憑借著對市場需求的敏銳洞察力和對技術創新的執著追求，九冶化工在化工設備領域不斷推陳出新，先后取得了多項專利技術，為行業的發展樹立了典范。

展望未來，九冶化工將以此次專利獲批為契機，繼續加大技術研發與創新力度，不斷優化產品性能，拓展產品應用領域。我們相信，在九冶化工的引領下，化工蒸發技術將不斷邁向新的高度，為整個化工行業的高效、綠色發展注入源源不斷的動力。讓我們共同期待九冶化工在未來創造更多的輝煌，為推動化工行業的進步貢獻更多的智慧與力量！
